Drönartjänster

Allmänt

Vi erbjuder avancerade drönartjänster med modern tekniken för att möta era behov inom främst bygg- och fastighetsbranschen. Dock är drönaren ett utmärkt redskap även inom områden som infrastruktur,  kartläggning och eftersök.

Sunda Projekt Skåne AB innehar den kompetens, certifiering och försäkringsskydd som verksamheten kräver.

Varför drönare

Med drönarens hjälp kan vi bland annat utföra:

  • 🗺 Kartläggning och terrängmodeller – Skapa punktmoln, ortomosaiker och/eller 3D-modeller.

  • 📐 Volymmätning – Beräkna massor (schakt, fyllnad, upplag).

  • 📊 Framdriftsuppföljning – Dokumentera byggprojekt över tid.

  • 🏗 Projekteringsunderlag – Ta fram 3D-modeller och terrängdata.

  • 🏢 Statuskontroller och inspektion – Upptäcka sprickor, skador eller avvikelser utan ställning eller lift.

  • 🔎 Besiktning & dokumentation – Visuellt underlag vid besiktning.

  • 🌧 Dränerings- och lutningsanalys – Identifiera risk för vattenansamling.

Fördelarna kan vara:

Kostnadseffektivt: Minskade kostnader för personal och utrustning jämfört med traditionella metoder.

Tidsbesparande: Snabb datainsamling och bearbetning.

Säkrare: Minskad risk för personal vid arbete på svåråtkomliga platser.

Detaljeringsgrad: Hög upplösning och noggrannhet i kartorna.

Flexibelt: Anpassningsbara lösningar för olika projekt och behov.

Kartläggning och terrängmodeller

Som ett första underlag produceras ett punktmoln. Detta sker genom analys av ett stort antal bilder av det överflugna området. Punktmolnet kan användas som det är i GIS- eller CAD-program eller som underlag för fortsatt bearbetning.

Ortomosaik är en georefererad bild skapad av många flygbilder tagna rakt ner. Ortomosaiken är justerad så att den ser ut som en karta utan lutningar eller förvrängningar. Det gör att man kan mäta avstånd, ytor och se exakt hur marken eller byggnaderna ser ut från ovan.

Ortomosaiken används ofta inom stadsplanering, byggprojekt och kartläggning. En vanlig tillämpning är att regelbundet följa ett byggprojekts framdrift, som underlag t ex för tidplanering.

Upplösningen är beroende av flyghöjd men ca 1-4 cm/pixel är vanligt förekommande. Ju lägre flyghöjd desto längre tid och databearbetning krävs.

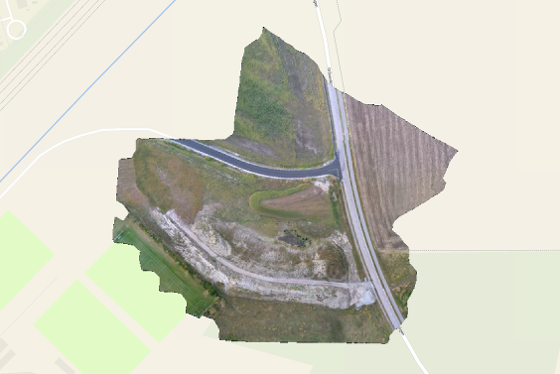

Intill syns en ortomosaik med upplösning 0.9 cm/pixel att jämföra med Google Maps 15-150 cm/pixel som kan ses i bakgrunden av fotot. Med insamlad data kan även höjdkurvor skapas, vilka ses i gult. I detta fall med ekvidistans 0,5 meter. Här är även inlagt en grön markering för att åskådliggöra ett kommande byggprojekts placering.

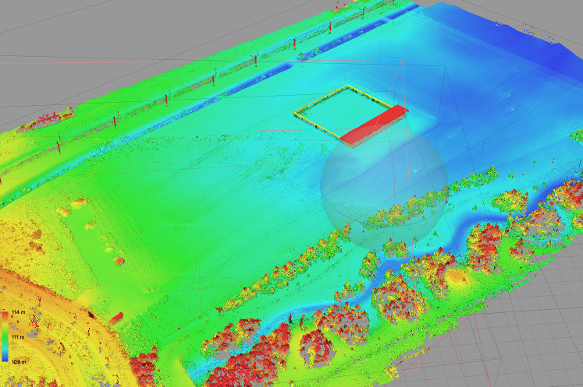

Nedan ett punktmoln från ca 100 flygfoto. I detta fall färglagt baserat på punkternas höjd i modellen. Därefter en digital höjdmodell (DSM).  Punktmolnet är en 3D-bild medan DSM, liksom en ortomosaik är en tvådimensionell bild men med höjddata lagrad i varje pixel.

Volymmätning

Med hjälp av ett punktmoln kan precisa volymer beräknas vilket möjliggör och förenklar t ex lagerhållning i ett stenbrott eller grustag, övervakning av deponier, massbalans av schaktmassor, visualisera förändringar i terrängen eller i ett byggprojekt.

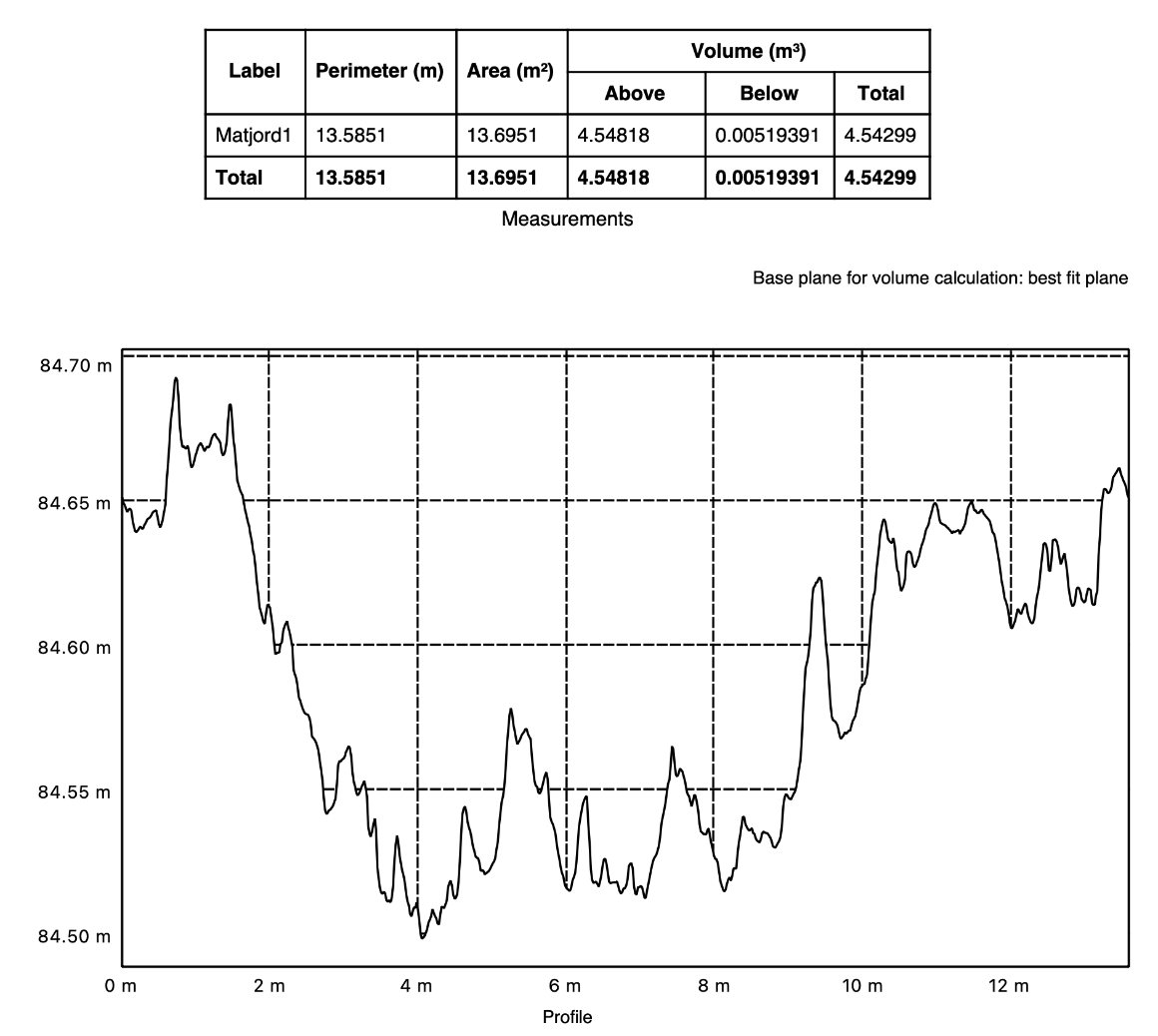

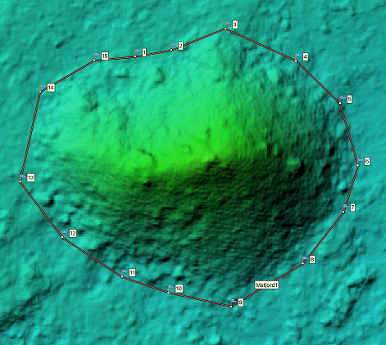

Här har en mindre mängd matjord mätts med drönare. Tabellen nedan visar att den innehöll ca 4,5 kubikmeter. Diagrammet är en representation av det plan som utgör massans botten. Samma metod går givetvis bra att använda även för betydligt större volymer. Noggrannheten i mätningen blir mycket god i förhållande till traditionell mätning.

Framdriftsuppföljning

Med regelbundna överflygningar, t ex en gång per månad, kan framdriften i ett byggprojekt dokumenteras. Underlaget kan även verifiera att utfört arbete motsvarar överenskommen betalplan.

I 3D-modellen framgår tydligt hur långt grundläggningsarbetet fortskridit.

Statuskontroller och inspektioner

Vi erbjuder högupplösta bilder för att inspektera mobilmaster, antenner, elanläggningar, tak, solceller, grödor och andra svåråtkomliga strukturer utan behov av dyr och riskfylld manuell inspektion.

Inspektionen kan även utföras med värmekamera för att t ex identifiera trasiga solceller eller onormal värmeläckage.

Det är möjligt att mäta temperaturen på det inspekterade objektet.

Fotot visar solceller på en villa. I detta fall avviker ingen cell nämnvärt i temperatur.

Eftersök

Med hjälp av värmekamera har vi goda förutsättningar att lokalisera saknade personer eller djur, även i svår terräng eller under dåliga ljusförhållanden.

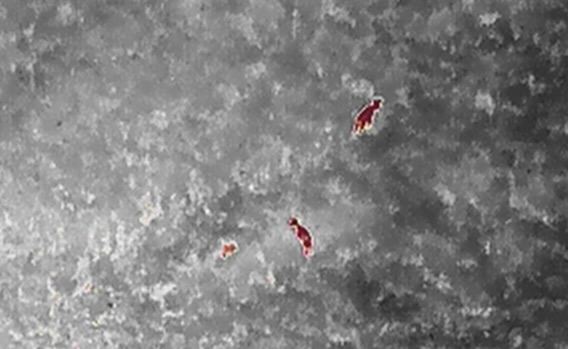

Fotot visar två rådjur och ett kid i en åker inom ekologisk fokusareal. Grödan är ca 1 meter hög och det hade inte gått att se djuren, speciellt inte om de låg ner, utan att komma upp på lite höjd. Fotot taget från ca 50 meters höjd men ärnågot inzoomat.

Några ord om tekniken

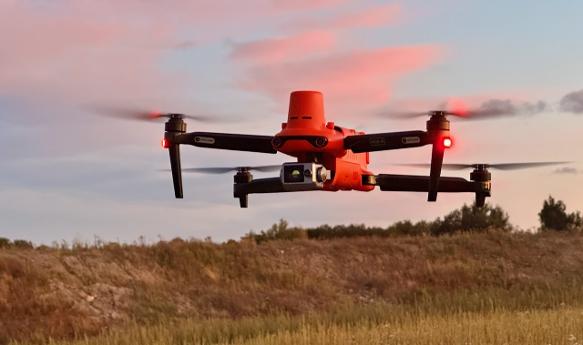

Drönaren är utrustad med RTK-mottagare (Real Time Kinematic) för positionsbestämning på centimeternivå med hjälp av satellitnavigering. För att beräkna sin position så nogrannat behöver drönaren även korrigeringsdata, och här använder vi antingen NTRIP från Swepos (en tjänst från Lantmäteriet) alternativt lokal basstation över känd punkt.

För att säkerställa god noggrannhet på punktmoln och ortofoto  används markstöd för inmätning och verifiering. Dessa mäts in med GNSS-utrustning.

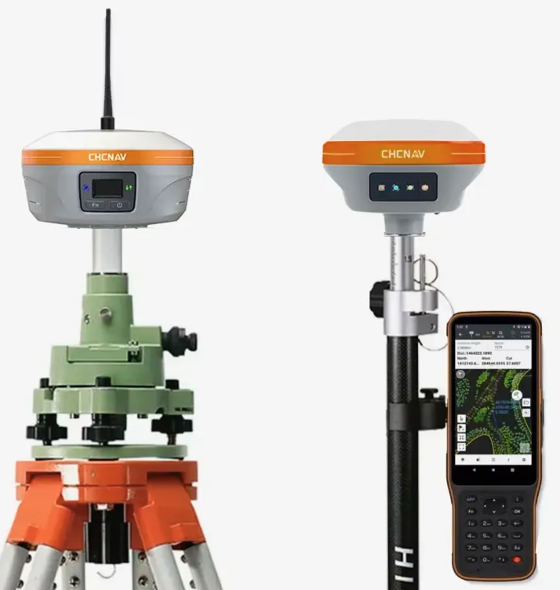

Vår GNSS-utrustning är av märket CHCNAV och håller professionell kvalitet med maximal noggrannhet på H=0.8cm resp V=1.5cm.

Alla mätresultat presenteras i koordinatsystem SWEREF 99 1330 och RH2000, om inget annat avtals.
